Digitale Einmessung von Hausanschlüssen mit der NAVA-App
Digitalisierung der Vermessungsarbeiten von Hausanschlüssen bei Strom, Gas, Wasser oder Telekomleitungen: Mit der NAVA-App werden Anschlussleitungen zu Endverbrauchenden mithilfe von Augmented Reality (AR) digital erfasst, vermessen und dokumentiert. Die Daten können in Echtzeit weiterverarbeitet werden.
Aktuell werden die Einmessungen für Hausanschlüsse mit Maßband, Meterstab und Skizze manuell erstellt. Sie müssen dann im Backoffice nachbearbeitet und ggf. digitalisiert werden.

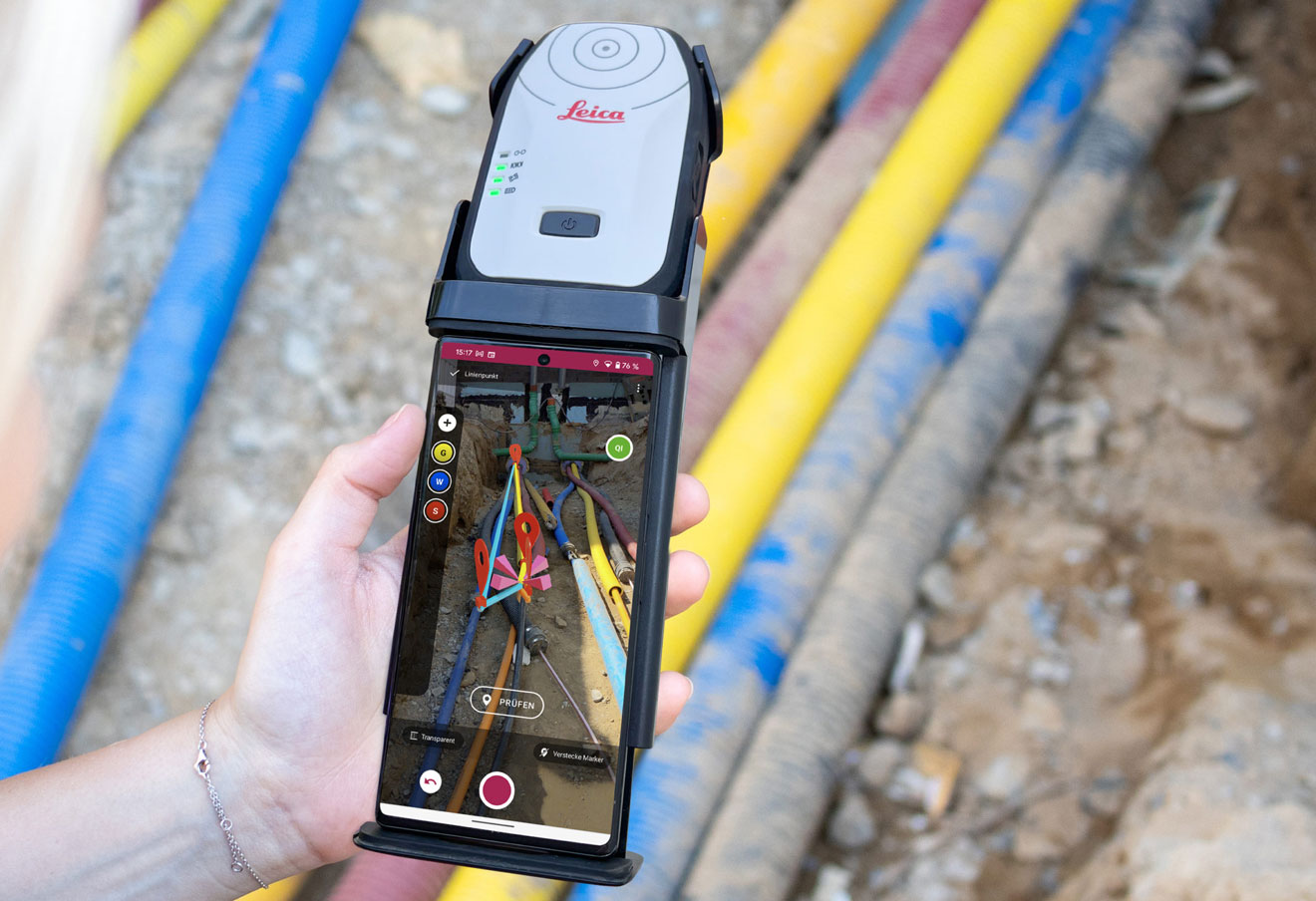

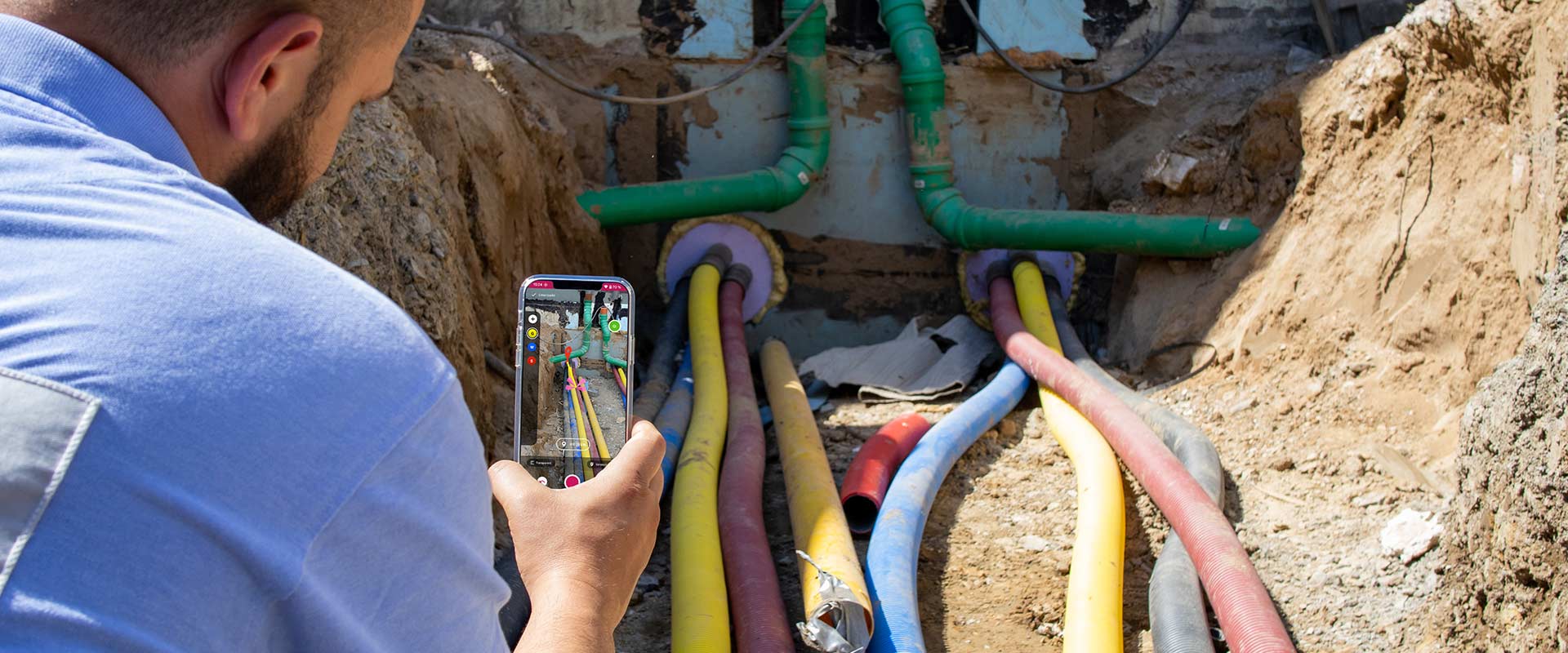

Mit der NAVA-App entfallen die manuellen Arbeiten. Mitarbeitende können mit einem Smartphone ihre Umgebung scannen, um Referenzpunkte im Gelände digital festzulegen. Sie haben die Möglichkeit, einzelne Punkte der Leitung am offenen Graben zu fotografieren, den Vorgang im Prüfmodus zu wiederholen, einzumessen und zu dokumentieren. Die Qualität der Einmessung lässt sich direkt vor Ort auf einen Blick überprüfen.

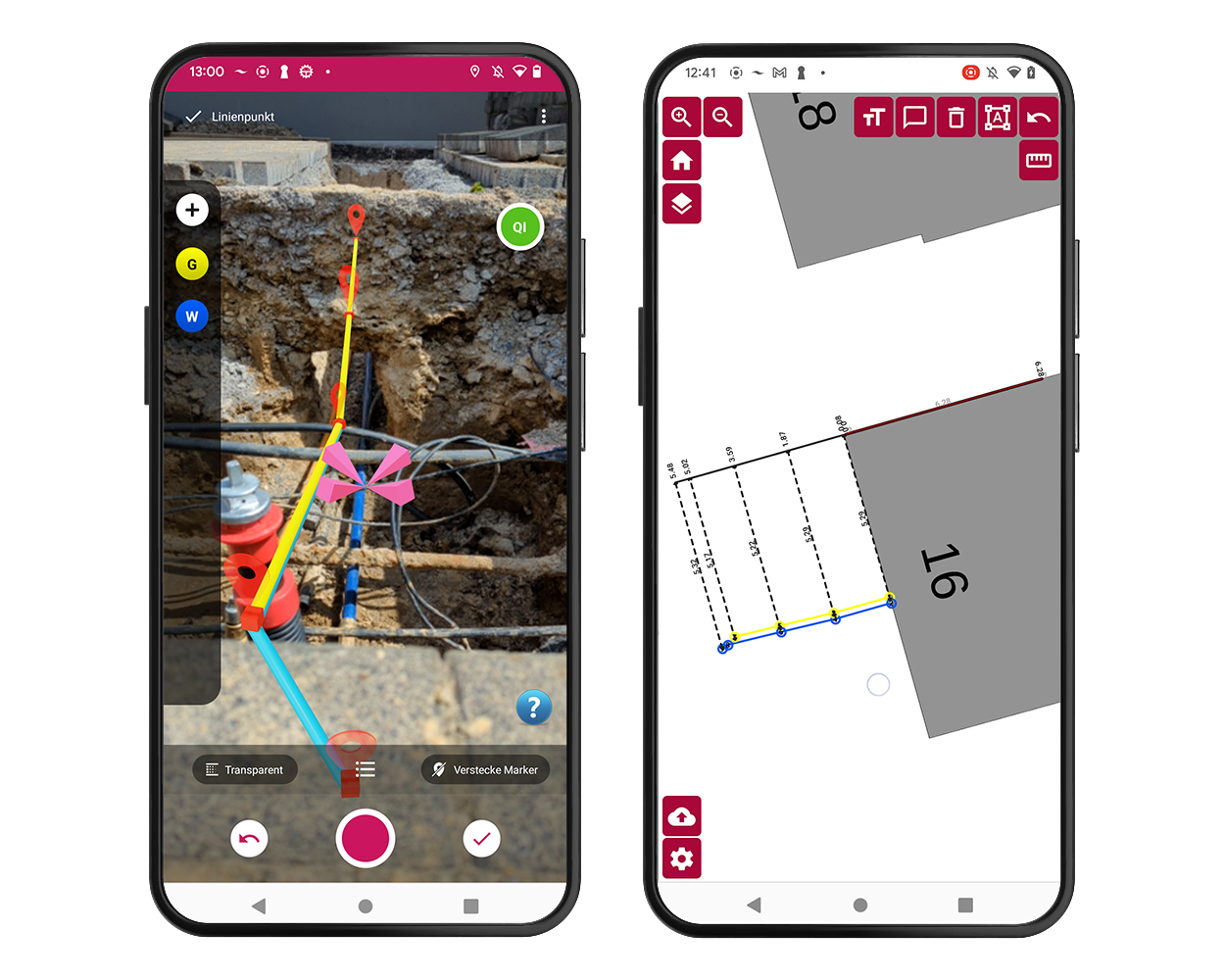

NAVA erstellt automatisch eine Aufnahmeskizze mit allen relevanten Bauteilinformationen und Sachdaten in Echtzeit und überträgt diese zur Weiterverarbeitung ins Backoffice. Vermessungsaufträge werden dort mithilfe des NAVA-Managers, einer Online-Plattform, erstellt, disponiert und final bearbeitet.
Aktuell werden die Einmessungen für Hausanschlüsse mit Maßband, Meterstab und Skizze manuell erstellt. Sie müssen dann im Backoffice nachbearbeitet und ggf. digitalisiert werden.
Mit der NAVA-App entfallen die manuellen Arbeiten. Mitarbeitende können mit einem Smartphone ihre Umgebung scannen, um Referenzpunkte im Gelände digital festzulegen. Sie haben die Möglichkeit, einzelne Punkte der Leitung am offenen Graben zu fotografieren, den Vorgang im Prüfmodus zu wiederholen, einzumessen und zu dokumentieren. Die Qualität der Einmessung lässt sich direkt vor Ort auf einen Blick überprüfen.
NAVA erstellt automatisch eine Aufnahmeskizze mit allen relevanten Bauteilinformationen und Sachdaten in Echtzeit und überträgt diese zur Weiterverarbeitung ins Backoffice. Vermessungsaufträge werden dort mithilfe des NAVA-Managers, einer Online-Plattform, erstellt, disponiert und final bearbeitet.
Dank NAVA ist ein vollständig papierloser, durchgängig digitaler Prozess
möglich. Übertragungsfehler vom Analogen ins Digitale sowie lange
Wartezeiten für die Digitalisierung von Handskizzen gehören damit der
Vergangenheit an. Zeitintensive Aufgaben wie das Nachzeichnen von
Handskizzen oder Nachfragen zu fehlenden Messwerten entfallen. Dadurch
wird der gesamte Prozess deutlich effizienter.
Die Genauigkeit und Qualität der Dokumentation sind entscheidend für den Erfolg von NAVA. In Deutschland sind die Anforderungen an die Genauigkeit der Dokumentation von Strom-, Gas- und Wassernetzen durch bestimmte Regeln (VDE-AR-N-4201 und DVGW GW 120) festgelegt. Mit dem im Dezember 2021 aktualisierten Regelwerk für die Netzdokumentation kann NAVA nun als fotogrammetrisches Verfahren eingesetzt werden.
Durch die Nutzung von Sensoren ist es jetzt möglich, direkt GNSS-Koordinaten zu ermitteln. Sie ergänzen die Einmessdokumentation. Somit können auch längere Leitungsstrecken präzise erfasst und eingemessen werden. Die ermittelten GNSS-Koordinaten lassen sich anschließend problemlos in GIS-Kartensysteme von Energieversorgern oder anderen Netzbetreibern integrieren.
Die Genauigkeit und Qualität der Dokumentation sind entscheidend für den Erfolg von NAVA. In Deutschland sind die Anforderungen an die Genauigkeit der Dokumentation von Strom-, Gas- und Wassernetzen durch bestimmte Regeln (VDE-AR-N-4201 und DVGW GW 120) festgelegt. Mit dem im Dezember 2021 aktualisierten Regelwerk für die Netzdokumentation kann NAVA nun als fotogrammetrisches Verfahren eingesetzt werden.
Durch die Nutzung von Sensoren ist es jetzt möglich, direkt GNSS-Koordinaten zu ermitteln. Sie ergänzen die Einmessdokumentation. Somit können auch längere Leitungsstrecken präzise erfasst und eingemessen werden. Die ermittelten GNSS-Koordinaten lassen sich anschließend problemlos in GIS-Kartensysteme von Energieversorgern oder anderen Netzbetreibern integrieren.
Nutzen und Vorteile
Regelwerkskonforme Dokumentation
Einsparung von Ressourcen und Arbeitszeit
Vereinheitlichung von Vermessungsdaten
Hohe Kundenzufriedenheit
Intuitive, unkomplizierte Nutzung
